Cara Setting LAN

Apabila anda ingin membuat suatu jaringan komputer (LAN), berikut adalah langkah-langkah yang
diperlukan.

Alat-alat yang diperlukan :

• LAN Card untuk dipasangkan di Motherboard apa bila tidak ada bawaannya.

• Kabel LAN / UTP diusahakan merk Belden USA karena lebih stabil dan range nya jauh maximum 300m.

Kabel LAN / Kabel UTP

• Konektor RJ-45 berfungsi untuk menyambungkan (konektor) dari Kabel LAN ke LAN Card di PC.

konector RJ-45

• LAN HUB / LAN Switch berfungsi untuk membagi-bagikan link ke beberapa komputer dalam satu jaringan.

LAN Hub / LAN Switch

• MODEM (optional) alat ini berfungsi sebagai konverter data dari line internet.

MODEM

•  Tang Krimping berfungsi sebagai alat untuk memasang Konektor RJ-45 pada Kabel LAN/UTP

Tang Krimping

Setelah semua alat-alat yang dibutuhkan lengkap, selanjutnya tinggal memasangkannya, berikut adalah cara-caranya :

Langkah-langkah :
1.  Pasangkan LAN Card pada semua PC yang akan digunakan pada jaringan.
2.  Sambungkan Konektor RJ-45 pada Kabel LAN dengan menggunakan Tang Krimping, sesuai dengan metode yang diperlukan, yaitu :

• Metode Straight (lurus) metoda ini di gunakan apabila kita menggunakan LAN Hub, karena sistem kerja LAN Hub dapat menyilang (cross) jalur TX (Transmitter) dan RX (Receiver). berikut adalah gambar skemanya :

Straight Cable

•  Metode Crossover / Cross (silang) metode ini digunakan apabila kita tidak menggunakan LAN Hub, karena jalur TX (Transmitter) di satu komputer harus menyambung di jalur RX (Receiver) di komputer yang lainnya, sehingga alur data dapat terjalin (tidak bentrok) dan metoda ini digunakan hanya untuk 2 (dua) komputer saja. berikut adalah gambar skemanya :

Cross Cable

3.  Sambungkan Kabel Internet pada Modem, kemudian sambungkan Kabel LAN dari Modem dan Kabel LAN yang ada pada semua komputer jaringan pada LAN Hub / LAN Switch / Router.

Seting Kabel LAN

4.  Pastikan semua kabel telah terhubung dengan baik dan semua komputer yang ada pada jaringan dpat terdeteksi dengan lancar.

5.  Langkah terakhir adalah Setting Network pada semua komputer yang ada pada jaringan. Berikut adalah langkah-langkah nya :

• Klik Start, kemudian Control Panel.

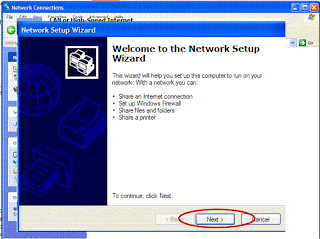

• Pilih Netwok Conection kemudian pilih Set up a home or small office netwok.

•  Selanjutnya ikuti lingkaran merah pada gambar-gambar berikut :

• Selanjutnya ikuti perintah sesuai dengan keinginan pada Nama Network dan File Sharing.


• Klik Just Finish the Wizard kemudian Restart Komputer.

Demikian penjelasan saya dengan sedetail mungkin bagi pemula, apabila ada yang belum mengerti silahkan tanyakan langsung, mudah-mudahan saya bisa menjawabnya.

Terima kasih telah membaca artikel saya, semoga berguna bagi yang lain :-)
